La bonne longueur d’un cylindre de serrure conditionne à la fois la fluidité de fermeture et le niveau de sécurité d’une porte. Sur une porte en bois, une cote mal lue peut provoquer un cylindre qui dépasse, une clé qui force ou une ferrure qui gêne le montage. Dans cet article, je vais aller droit au but: comment lire les dimensions, comment mesurer correctement, quelles tailles reviennent le plus souvent et quels pièges j’évite quand je remplace un cylindre.
Les points à vérifier avant de commander un cylindre
- La cote se lit du centre du trou de vis jusqu’à chaque extrémité du cylindre.
- Une référence comme 30 x 30 mm est symétrique; 30 x 40 mm est dissymétrique.
- Le côté extérieur ne doit pas dépasser franchement de la porte, surtout sur une entrée.
- La ferrure, la plaque de protection et l’épaisseur du bois changent la cote utile.
- En rénovation, je pars presque toujours de la mesure du cylindre existant, pas de la porte seule.
Lire une cote de cylindre sans confusion

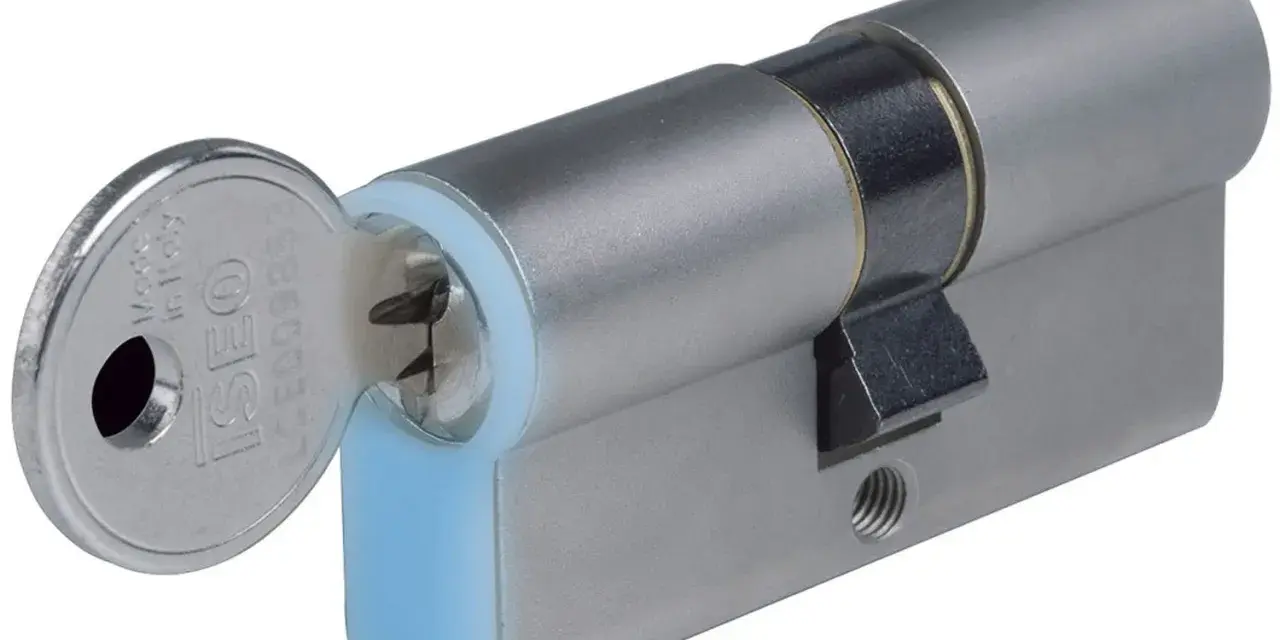

Sur un cylindre européen, la longueur ne se lit pas comme celle d’un tube classique. Je prends toujours comme repère le centre du trou de fixation, là où passe la vis qui maintient le cylindre dans la serrure. De chaque côté de ce point, on mesure jusqu’à l’extrémité du cylindre, côté intérieur puis côté extérieur.
Le petit élément mobile qui entraîne la serrure s’appelle le panneton. C’est lui qui impose ce point de référence, et c’est souvent là que les erreurs commencent quand on confond longueur totale et cote utile.
| Type de cylindre | Comment je lis la cote | Usage fréquent | Point de vigilance |
|---|---|---|---|
| Cylindre double entrée symétrique | Deux côtés identiques, par exemple 30 x 30 mm | Portes standards avec serrure à larder | La symétrie rassure, mais elle ne dispense pas de vérifier la ferrure |
| Cylindre double entrée dissymétrique | Deux côtés différents, par exemple 30 x 40 mm ou 30 x 50 mm | Portes avec épaisseurs ou protections différentes entre intérieur et extérieur | Je note toujours quel côté est dehors et quel côté est dedans |
| Cylindre à bouton | Un côté clé, un côté bouton de commande | Pièces où l’ouverture intérieure doit rester rapide | Le côté bouton remplace la clé, donc la cote ne se lit pas comme sur un double cylindre |
| Demi-cylindre | Une seule face utile | Portails, locaux techniques, garages, boîtes de commande | La compatibilité dépend fortement de la serrure ou du verrou |
La lecture est simple une fois qu’on a ce schéma en tête: la dimension ne décrit pas la porte, elle décrit la position du cylindre dans la porte. Une fois cette base acquise, le vrai sujet devient la prise de mesure sur la menuiserie elle-même.
Mesurer le cylindre sans se tromper
Pour une remise à niveau propre, je préfère toujours mesurer le cylindre déposé. Bricard conseille d’ailleurs de retirer la vis de fixation sur le chant de la porte, puis de mesurer de chaque côté du trou de vis. C’est la méthode la plus fiable, surtout si la porte a déjà été bricolée ou si la ferrure a été changée au fil du temps.
- J’ouvre la porte et je repère la vis qui maintient le cylindre.
- Je retire cette vis sur le chant de la porte.
- J’insère la clé et je la tourne légèrement pour aligner le panneton.
- Je sors le cylindre sans forcer.
- Je mesure du centre du trou de vis jusqu’à l’extrémité intérieure, puis jusqu’à l’extrémité extérieure.
- Je note les deux valeurs en millimètres, en séparant bien intérieur et extérieur.
Je fais attention à un point simple mais décisif: je n’additionne pas au hasard des morceaux de porte. Je mesure le cylindre lui-même, dans sa position réelle. Si la porte possède une plaque épaisse, une rosace de protection ou une poignée avec platine, je tiens compte de cette surépaisseur au moment de lire la cote extérieure.
Quand je ne peux pas déposer le cylindre, je peux prendre une mesure de contrôle directement sur la porte, mais je considère cette méthode comme secondaire. Elle sert à vérifier, pas à improviser une commande. Une cote notée à la va-vite finit souvent en retour de marchandise ou en montage imparfait.
Une fois la mesure notée proprement, je passe à la question suivante: quelle longueur correspond réellement à la porte et à sa ferrure.
Quelles tailles reviennent le plus souvent sur les portes en bois
Sur les portes d’habitation en France, les formats les plus courants restent proches de quelques familles simples. On croise souvent des longueurs par pas de 5 mm, ce qui permet d’ajuster la cote au plus près sans tomber dans des compromis bancals. Les fabricants proposent fréquemment des variantes symétriques et dissymétriques, avec des repères qui aident à s’adapter à la menuiserie existante.
| Dimension courante | Situation typique | Ce que j’en retiens |
|---|---|---|
| 30 x 30 mm | Portes standards avec serrure à larder, souvent autour de 40 mm d’épaisseur | C’est la base la plus répandue, mais elle ne convient pas à toutes les ferrures |
| 30 x 40 mm | Porte un peu plus épaisse ou montage avec protection côté extérieur | Format très utile quand la face intérieure et la face extérieure ne se comportent pas pareil |
| 30 x 50 mm | Porte d’entrée courante, surtout si la platine ou la rosace ajoute de l’épaisseur | Je le vois souvent en rénovation quand l’ancien cylindre avait déjà une petite dissymétrie |
| 40 x 40 mm | Porte plus épaisse ou configuration spécifique | Utile dès que le bâti, la poignée ou la ferrure augmentent la profondeur utile |
| 30 x 60 mm | Souvent associé à une serrure en applique | La serrure rapportée impose plus de longueur côté extérieur |
Je retiens surtout ceci: la bonne cote n’est pas “la plus courante”, c’est celle qui correspond à la porte réelle, à sa ferrure et à sa sécurité. Une porte en bois ancienne, une rénovation avec nouvelle poignée ou une serrure en applique peut faire basculer le choix de plusieurs millimètres, et ces millimètres comptent vraiment.
La ferrure et la sécurité pèsent autant que la longueur
Sur une porte de menuiserie, la ferrure change la lecture de la dimension autant que le bois lui-même. Une poignée avec platine, une rosace blindée, un protège-cylindre ou une plaque décorative ajoutent de l’épaisseur utile. Si je ne les prends pas en compte, je peux commander un cylindre correct sur le papier mais mauvais une fois monté.
Je regarde aussi la partie qui reste visible à l’extérieur. Winkhaus rappelle qu’en principe un cylindre de fermeture ne devrait pas dépasser de plus de 3 mm. Dans la pratique, je vise un cylindre presque affleurant, parce qu’un dépassement trop généreux devient vite une prise pour l’arrachement ou la torsion.
Autrement dit, la longueur juste ne suffit pas. Sur une porte exposée, je vérifie aussi les fonctions de sécurité:
- Anti-perçage, pour compliquer l’attaque directe du rotor.
- Anti-bumping, pour limiter l’ouverture par choc.
- Anti-casse ou anti-arrachement, surtout si le cylindre est accessible depuis l’extérieur.
- Débrayable, si l’on veut pouvoir ouvrir même quand une clé est laissée côté intérieur.
- Carte de propriété, si l’on veut encadrer la reproduction des clés.
Je le dis souvent aux clients qui rénovent une porte en bois: un cylindre bien dimensionné mais médiocre en sécurité reste un mauvais choix. Et l’inverse est vrai aussi: un cylindre très sûr mais mal ajusté finit par forcer, frotter ou dépasser. La bonne décision se prend donc sur deux axes à la fois, longueur et protection.
Les erreurs que je corrige le plus souvent en atelier
Les erreurs de mesure reviennent toujours aux mêmes endroits. La bonne nouvelle, c’est qu’elles se repèrent vite si on sait quoi surveiller. Je les rassemble ici parce qu’elles expliquent l’essentiel des cylindres mal commandés.
| Erreur fréquente | Conséquence | Ce que je fais à la place |
|---|---|---|
| Mesurer la porte au lieu du cylindre | La cote commandée ne correspond pas à la position réelle du panneton | Je mesure le cylindre déposé, ou je contrôle la cote directement sur le cylindre existant |
| Inverser intérieur et extérieur | Le cylindre dépasse du mauvais côté ou devient pénible à utiliser | Je note la face rue et la face intérieure avant de commander |
| Oublier la ferrure ou la rosace | Le cylindre paraît trop court ou trop long au montage | Je mesure avec les accessoires déjà en place, pas en théorie |
| Commander un cylindre qui dépasse trop dehors | Risque accru d’effraction et finition visuellement maladroite | Je privilégie une sortie minimale côté extérieur |
| Confondre cylindre double, à bouton et demi-cylindre | Le cylindre ne correspond pas à la fonction de la porte | Je vérifie d’abord le type de serrure, puis seulement la cote |
Dans une rénovation, je préfère perdre deux minutes à contrôler quarante fois la même chose plutôt que de démonter une porte deux fois. C’est particulièrement vrai sur les portes en bois anciennes, où les tolérances, les reprises et les ferrures ajoutées au fil des années brouillent vite la lecture. Une fois ces pièges identifiés, le choix devient beaucoup plus propre.
Le bon choix tient dans quelques millimètres bien lus
Quand je dois remplacer un cylindre, je reviens toujours à la même logique: je mesure le cylindre réel, je vérifie la ferrure, puis je choisis une longueur qui reste presque affleurante côté extérieur. Sur une porte en bois, cette discipline évite les cotes fantaisistes et les bricolages qui vieillissent mal.
Si je devais résumer mon approche en une règle simple, ce serait celle-ci: une bonne dimension n’est pas seulement exacte, elle est cohérente avec la porte, la poignée, la plaque et l’usage quotidien. C’est ce qui fait la différence entre une serrure qui fonctionne proprement pendant des années et un montage qui fatigue dès les premières semaines.
Avant d’acheter, je garde donc trois réflexes: relever les deux cotes séparément, vérifier le dépassement extérieur, et choisir un niveau de sécurité adapté à l’exposition de la porte. C’est modeste sur le papier, mais c’est exactement ce qui évite les mauvaises surprises au moment de poser le cylindre.
